Chi tiết sản phẩm

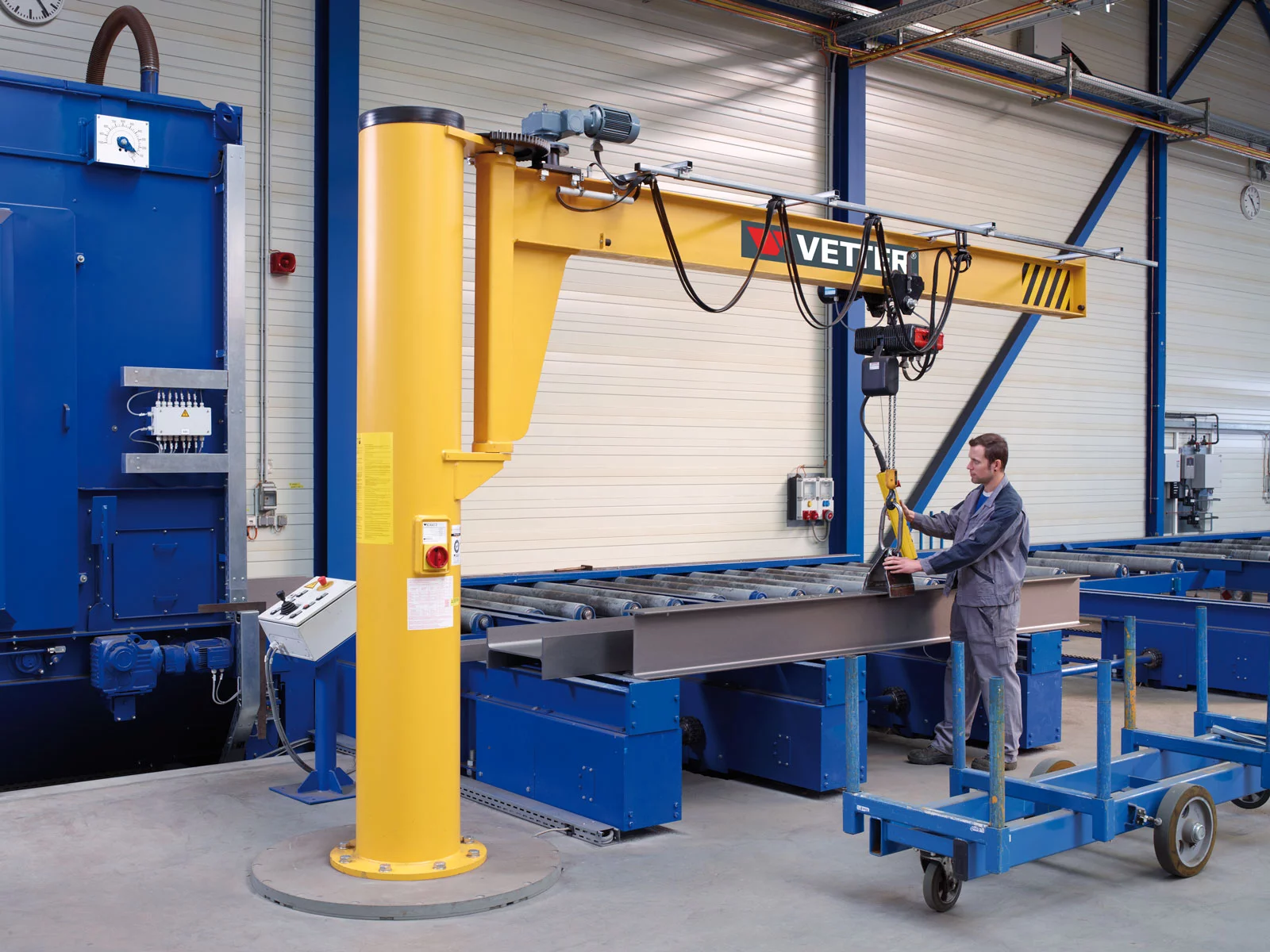

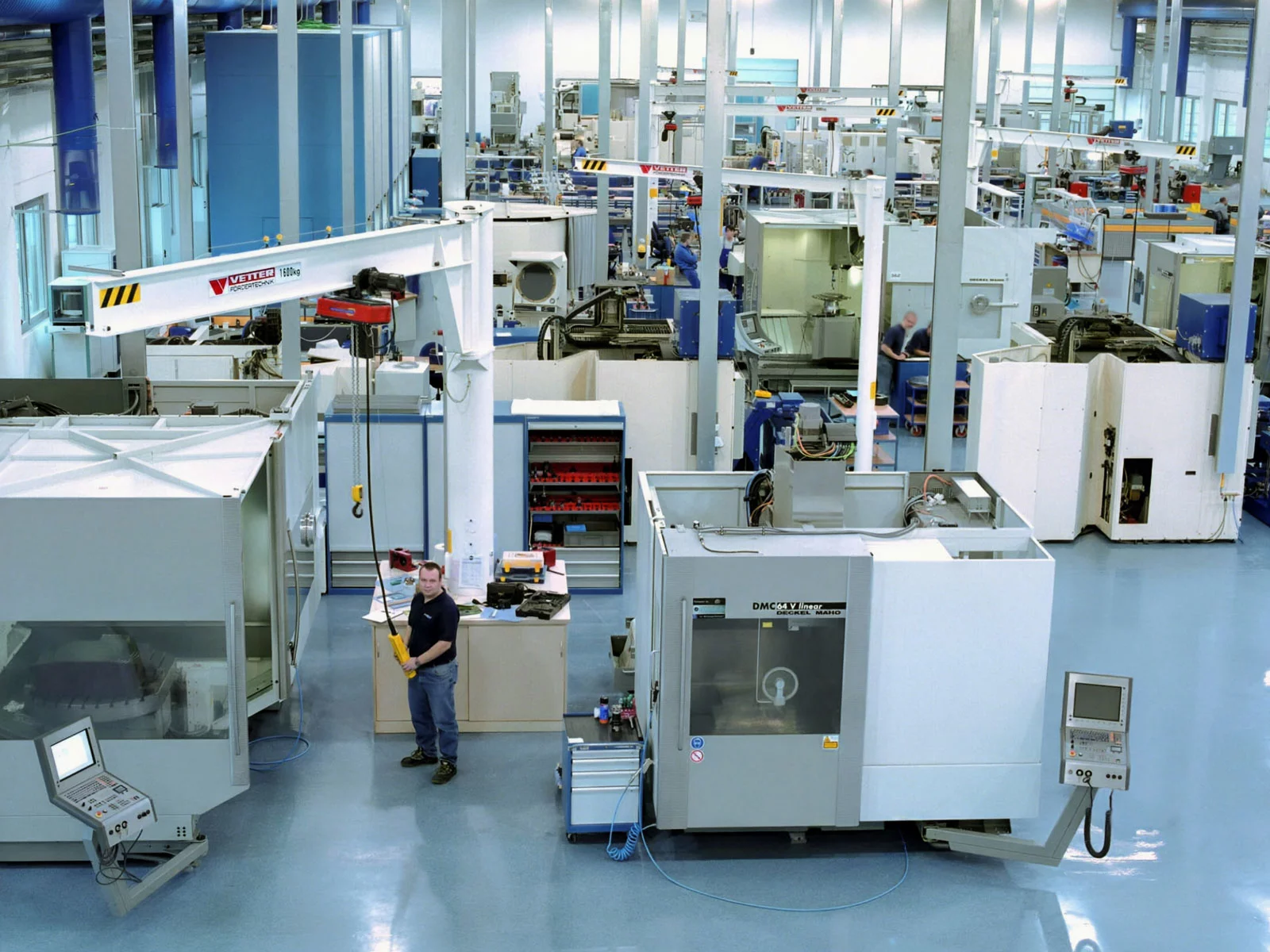

Cần cẩu cần xoay gắn trên cột loại AS
Đặc điểm nổi bật
- Có thể xoay chuyển một cách thoải mái và êm ái nhờ hệ thống điều khiển xoay bằng điện (chỉ có sẵn một phần)
- Thiết kế nhỏ gọn, rất phù hợp cho những căn phòng nhỏ
- Chiều cao nâng hiệu quả lớn
- Có thể sử dụng ngoài trời
- Chiều cao cột và chiều dài cần cẩu có thể được điều chỉnh phù hợp với điều kiện thực tế tại chỗ
- Dễ dàng lắp đặt nhờ hệ thống chốt neo trên sàn bê tông (tùy chọn)
Thông số kỹ thuật
| Dung tích | 80 - 2000 kg |
| Hoạt động tiếp cận công đồng | 2000 - 10 000 mm |
| Khoảng cách an toàn | 1950 - 9700 mm |
| Tổng chiều cao | 2250 - 10 000 mm |
| Phạm vi xoay | 270° |
| Tiêu chuẩn EN13001 - Cấp nâng hạ | HC2 |
| Tiêu chuẩn EN13001 - Lớp ổn định | S2 |
| Thiết kế cần cẩu | Ít được chú ý |
| Xoay tròn | Bằng tay / Bằng điện (tùy thuộc vào công suất/phạm vi phủ sóng) |
| Máy nâng | Tời xích |
| Hệ thống truyền động bằng xe điện | Bằng tay / Bằng điện |
| Vị trí lắp đặt | Trong nhà / Ngoài trời |
Phụ kiện đi kèm
Khóa & Neo giữ

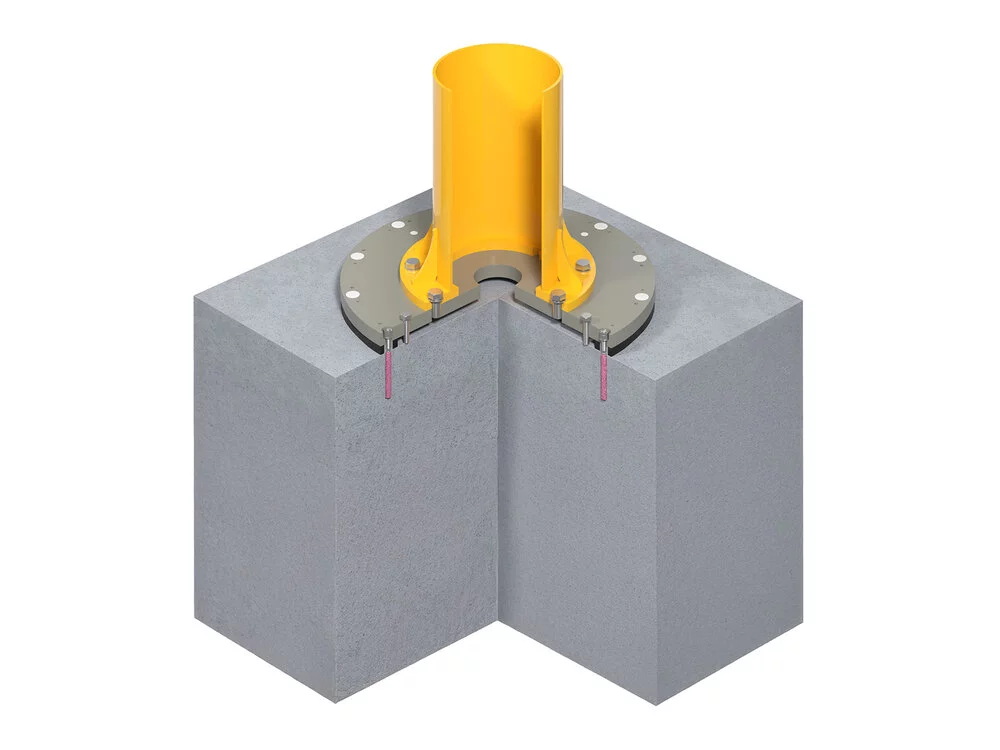

Các chốt gỗ trên sàn bê tông hiện có
Giải pháp hình tròn để cố định cần cẩu xoay trên nền bê tông hiện có. Không cần thực hiện công tác móng phức tạp.

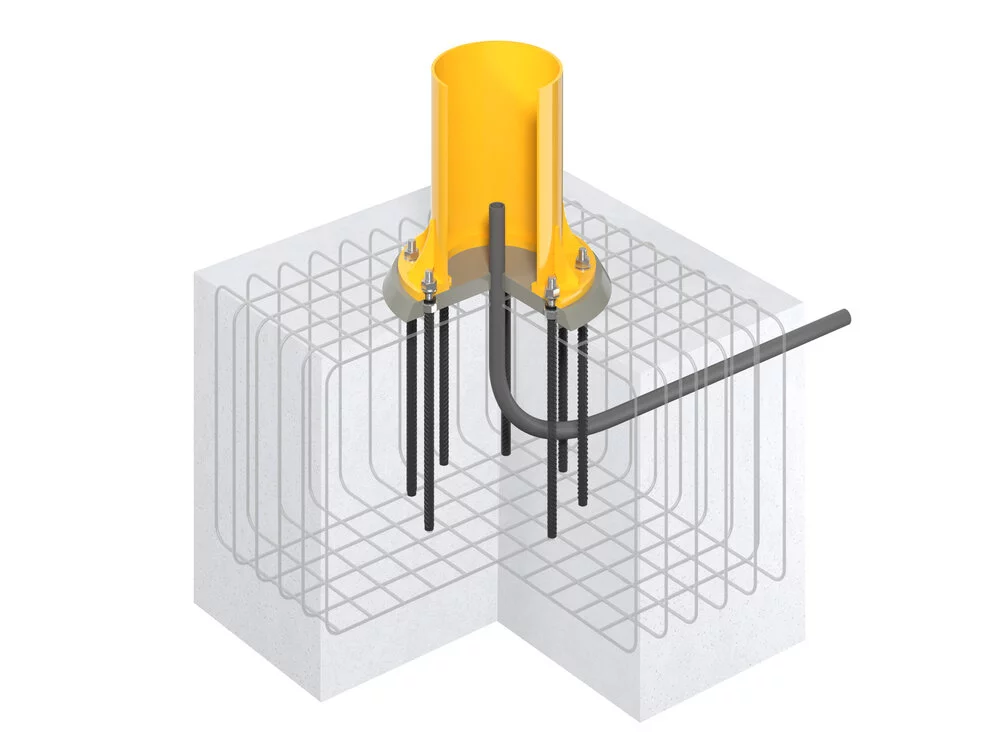

Neo đậu bằng neo
Bộ neo móng cổ điển bao gồm neo, khuôn và bộ đai ốc, vòng đệm. Bộ sản phẩm cũng bao gồm bản vẽ chi tiết móng với thông tin về kích thước móng và cốt thép cần thiết.

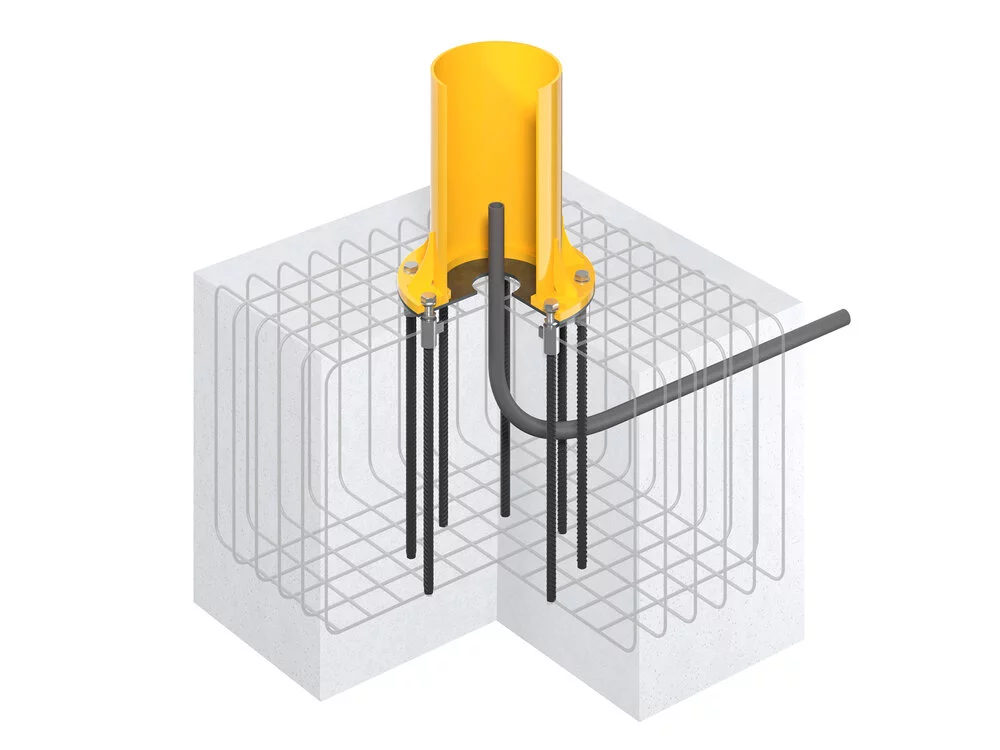

Neo giữ không có vít nhô ra
Phương pháp neo giữ thay thế không có vít nhô ra (không gây nguy hiểm vấp ngã). Khu vực móng được giữ thông thoáng và dễ tiếp cận cho đến khi lắp đặt cần cẩu hoàn tất. Cần cẩu có thể được đưa vào hoạt động ngay lập tức vì không cần phải bơm vữa.

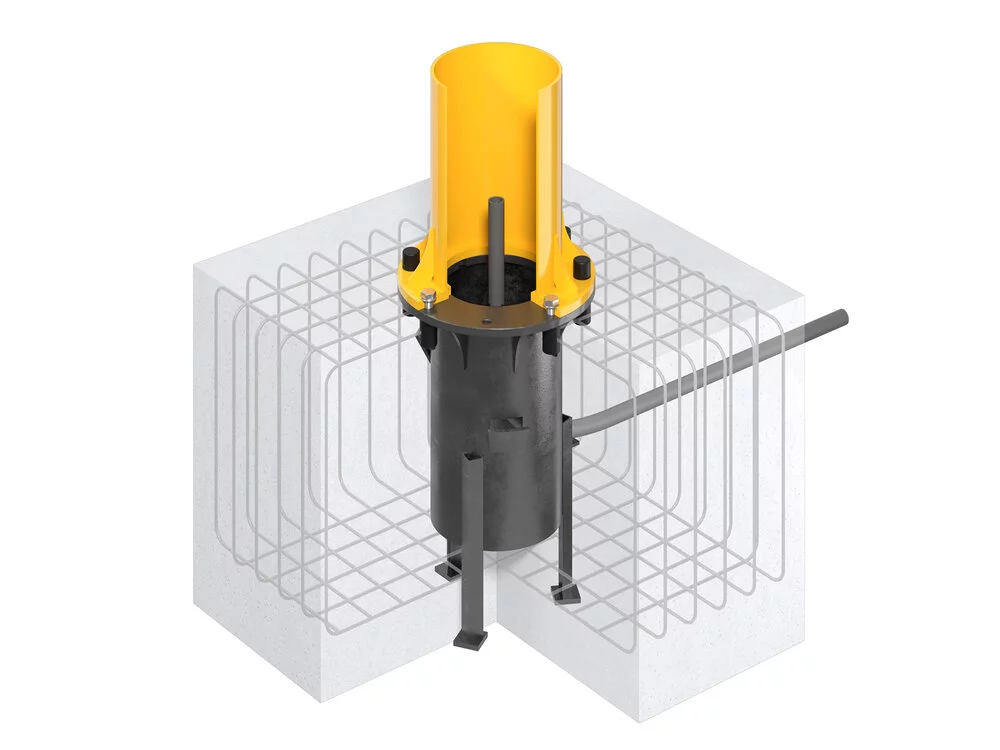

Neo giữ với khả năng lắp đặt tối ưu và dễ dàng
Hệ thống neo này mang lại những ưu điểm của TopAnchor và hơn nữa rất dễ lắp đặt. Không cần phải lắp ráp các bộ phận riêng lẻ tại công trường. Việc định vị trong hố móng được thực hiện dễ dàng bằng các vít định vị.
Gắn vào kết cấu thép hoặc máy móc
Mặt bích đế, bề mặt được gia công phẳng hoặc nhẵn, được thiết kế để gắn cần cẩu vào kết cấu thép hoặc máy móc. Ốc vít cố định do khách hàng cung cấp.
Dây nguồn

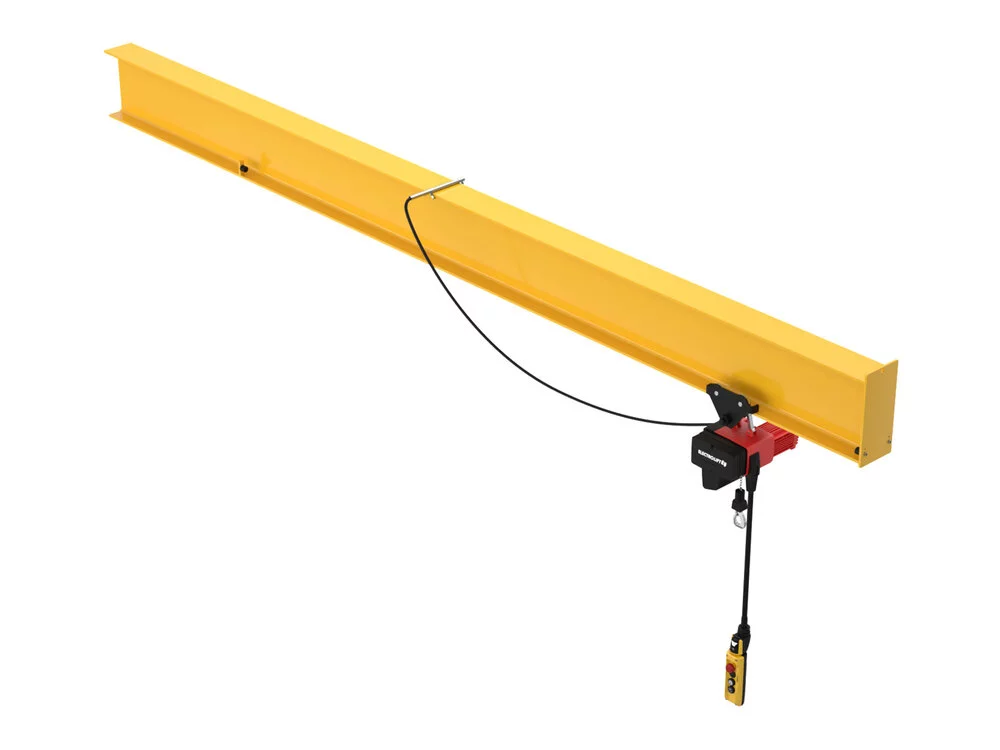

Cáp tròn
Hệ thống cấp nguồn bằng vòng cáp, bao gồm cáp tròn và ống đỡ cáp được gắn trên cần cẩu. Bộ điều khiển treo được cố định vào tời nâng. Thích hợp cho tầm với lên đến 3-5m (Tùy thuộc vào khoảng không gian của cần cẩu).

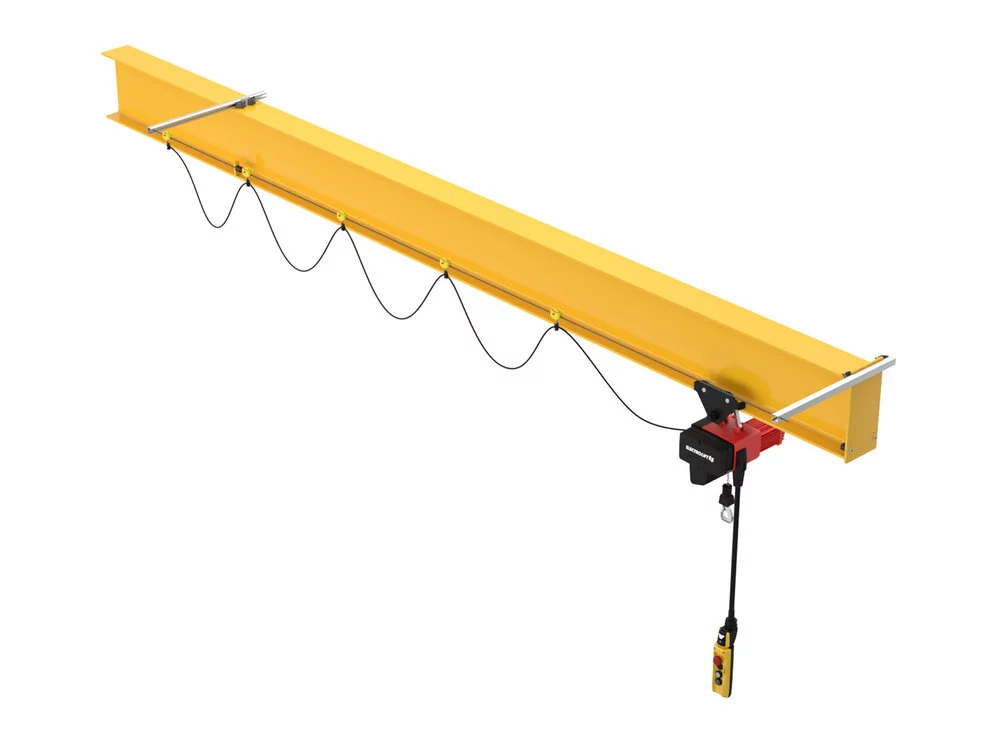

Hệ thống dây cáp tròn
Hệ thống cấp điện thuận lợi, bao gồm cáp tròn, xe đẩy cáp, dây căng và tay treo để cố định nguồn điện vào cần cẩu. Bộ điều khiển treo được gắn cố định vào tời nâng. Khuyến nghị sử dụng cho tầm với từ 3-10 m (Tùy thuộc vào khoảng cách thông thủy của cần cẩu).
Hệ thống cáp dẹt kéo theo
Hệ thống cấp nguồn mạnh mẽ, bao gồm cáp dẹt, xe đẩy cáp, ray chữ C và tay treo để cố định nguồn điện vào cần cẩu. Bộ điều khiển treo được gắn cố định vào tời nâng. Tiêu chuẩn cho tầm với từ 10 m hoặc kết hợp với bộ truyền động quay điện.

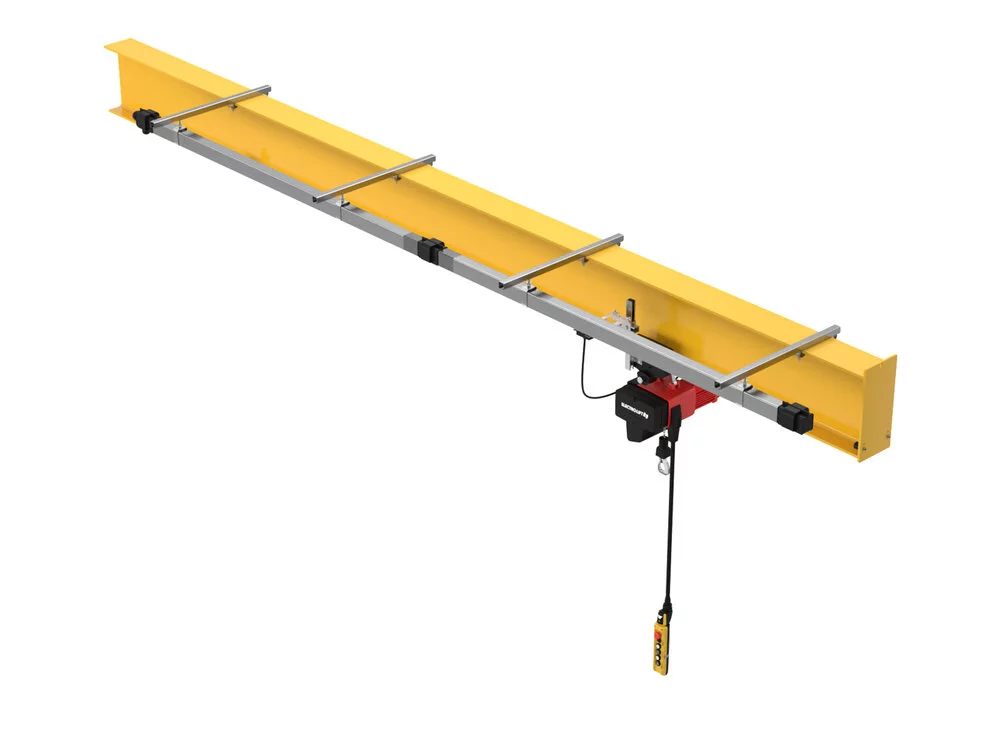

Đường dây dẫn
Dây dẫn bao gồm các rãnh dẫn điện cách điện được đặt trong vỏ bảo vệ. Bộ thu dòng điện trượt dọc theo các rãnh dẫn điện này và thiết lập tiếp xúc điện. Thiết kế này giúp cung cấp điện hiệu quả, ngăn ngừa dây cáp bị treo lủng lẳng và tránh cần phải bố trí các trạm cáp khi tời được thu lại.

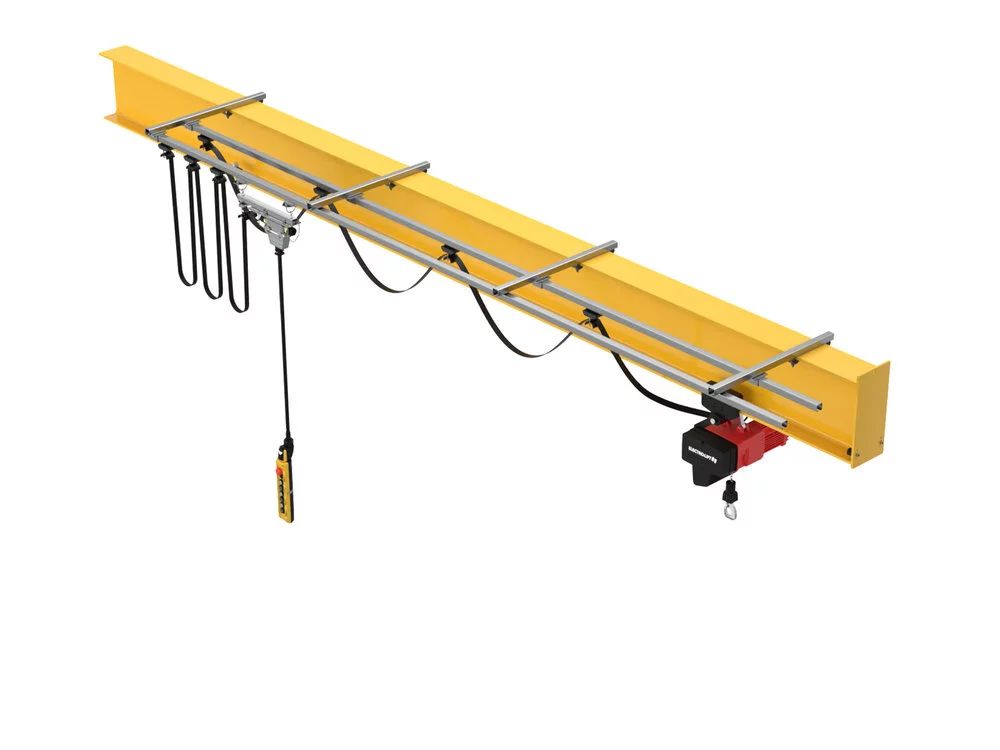

Kiểm soát lý tưởng
Bộ điều khiển treo độc lập với bộ nâng và có thể di chuyển trên một thanh ray chữ C riêng biệt. Bao gồm cáp dẹt, xe đẩy cáp, hai thanh ray chữ C và các tay treo. Đặc biệt thích hợp cho các tình huống yêu cầu khoảng cách giữa người vận hành và tải trọng, ví dụ như khi phải vận chuyển tải trọng qua chướng ngại vật hoặc hố sâu.
Phụ kiện khác

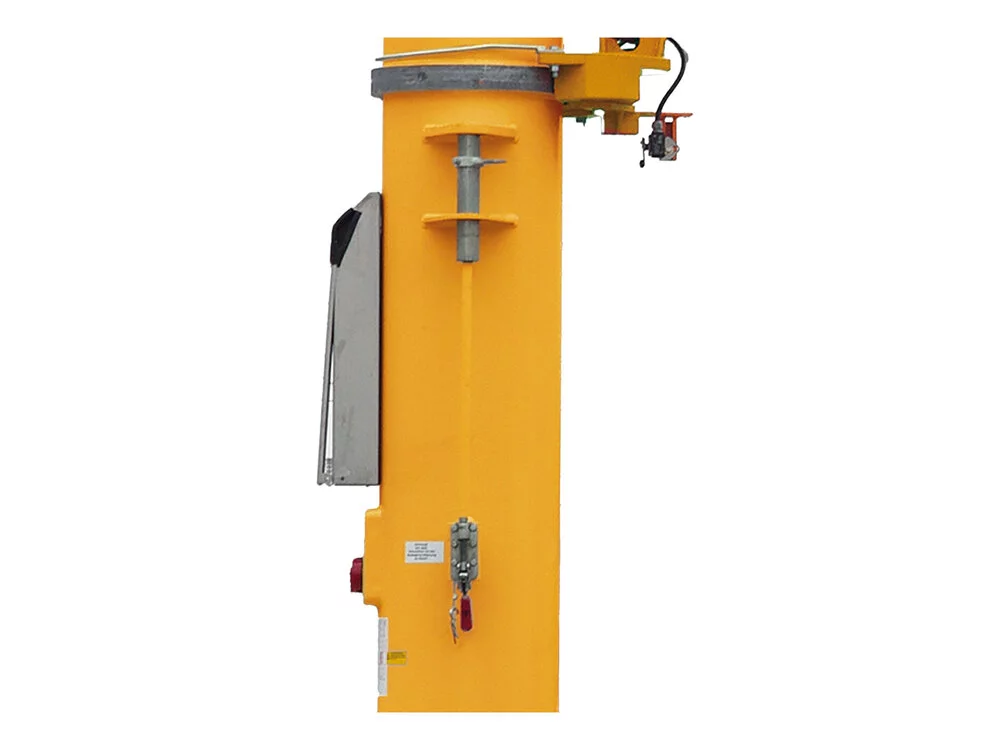

Thiết bị khóa
Dùng để khóa cần cẩu ở nhiều vị trí. Được vận hành bằng cần gạt/dây kéo (tùy thuộc vào loại cần cẩu) với cần điều khiển. Cũng được sử dụng như hệ thống chống trộm đối với gió cấp 7 Beaufort (chỉ khi cần cẩu đã tắt và thiết bị nâng ở vị trí không hoạt động).

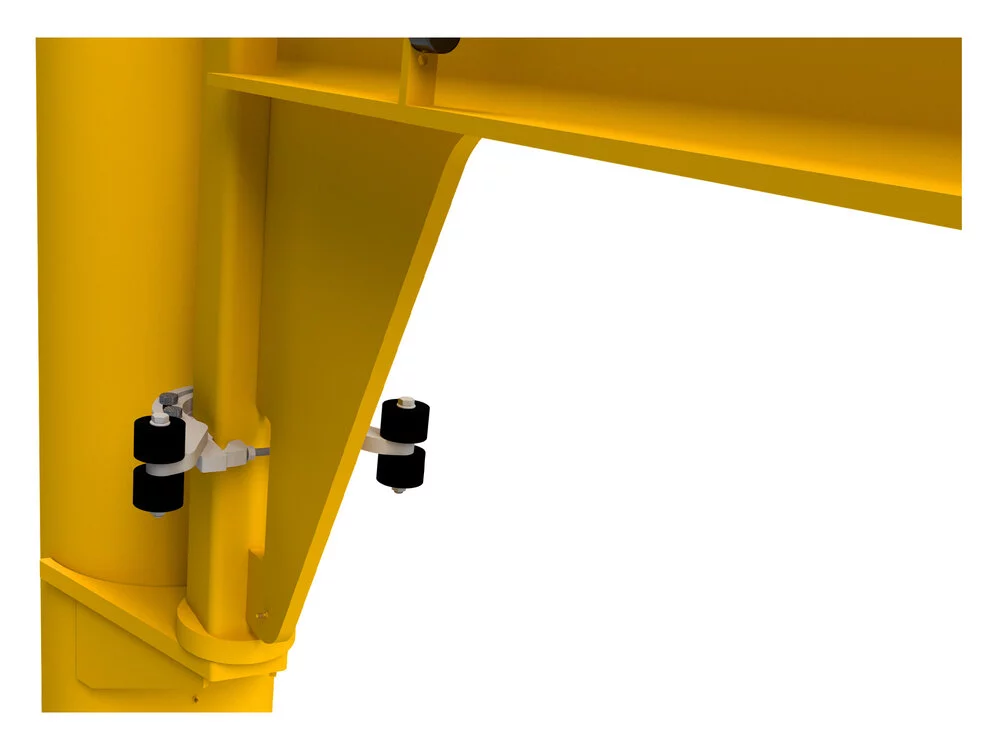

Giới hạn xoay
Giới hạn xoay cơ học, có thể dễ dàng lắp đặt và điều chỉnh liên tục.

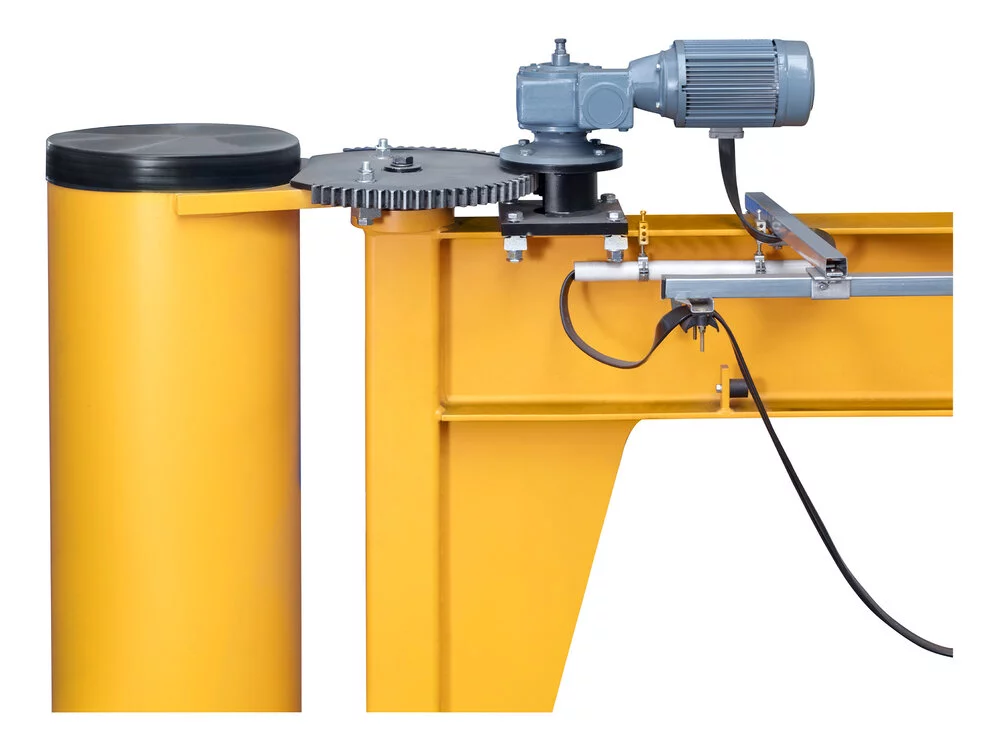

Bộ phận quay AS
Bộ truyền động quay điện với bánh răng trụ và bánh răng bị lỗi. Thích hợp sử dụng trong nhà và ngoài trời (sức gió lên đến cấp 4). Bộ truyền động xoay điện chỉ hoạt động một phần, xem phạm vi công suất trên trang dữ liệu kỹ thuật của máy in.

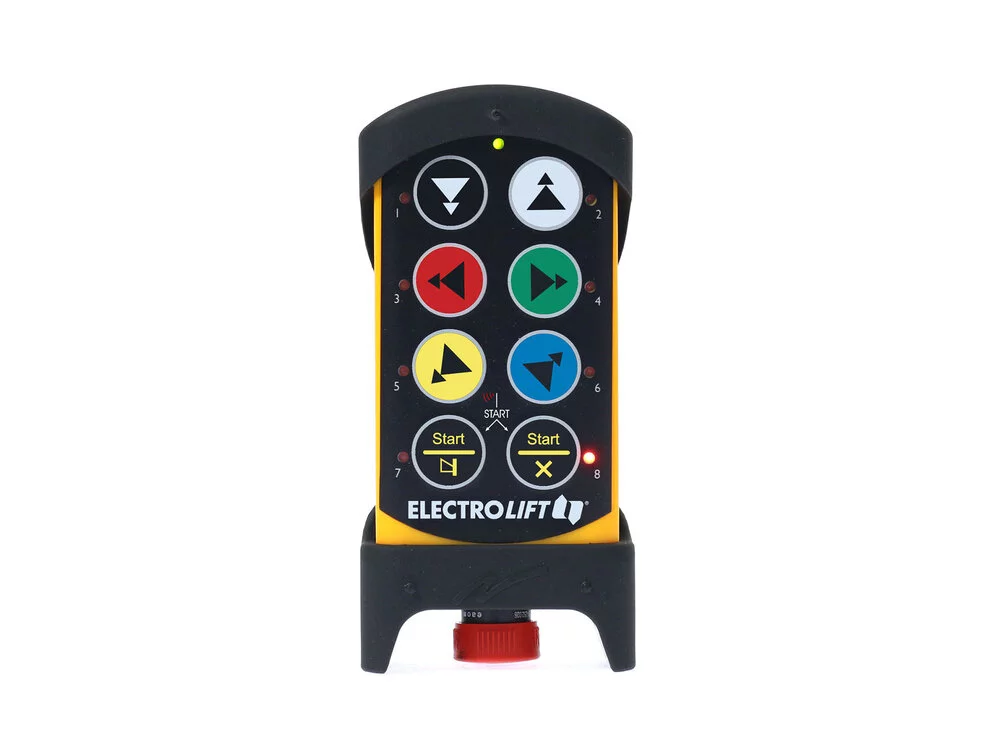

Hệ thống điều khiển vô tuyến
Hệ thống điều khiển vô tuyến giúp điều khiển cần cẩu điện một cách an toàn và thoải mái, bao gồm: bộ thu, bộ phát nút bấm, 2 pin sạc, trạm sạc pin, bộ điều khiển tiếp điểm mở rộng và còi báo động.

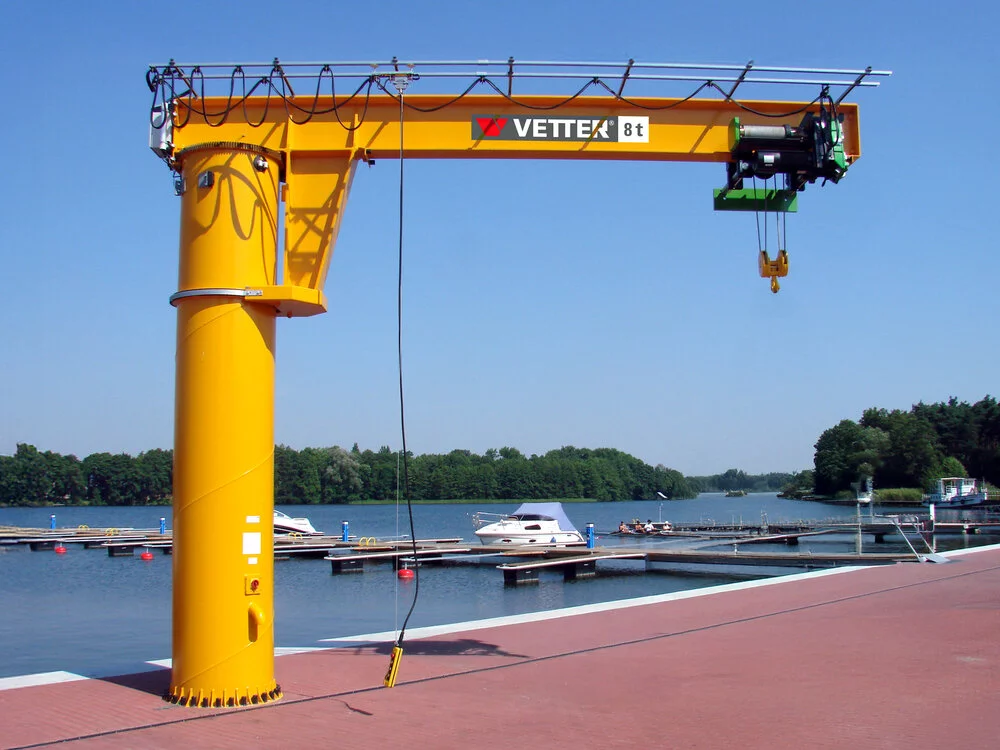

Sử dụng ngoài trời
Thiết kế chống chịu thời tiết cho nhiệt độ từ -20°C đến +40°C, sức gió lên đến 4 Bft (gió nhẹ), cấp bảo vệ IP55 và cấp cách điện F. Thiết kế ngoài trời bao gồm ổ trục kín, cáp neoprene và lớp sơn phủ ngoài trời chất lượng cao dựa trên cấp độ chống ăn mòn C3. Đối với sử dụng ngoài trời, nên mạ kẽm nhúng nóng kết cấu thép và lắp đặt mái che chống thời tiết cho máy nâng và bộ truyền động quay.

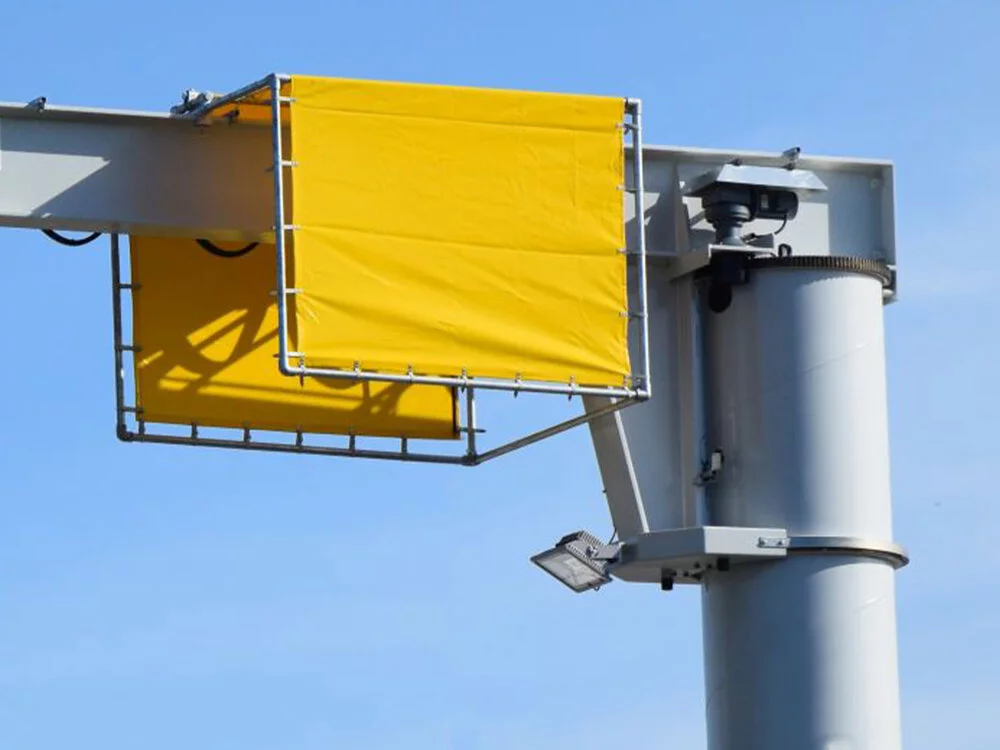

Mái che chống thời tiết
Mái che bảo vệ thời tiết cho thiết bị nâng ở vị trí trung lập. Có thể kẹp vào cần cẩu, kết cấu thép mạ kẽm nhúng nóng chắc chắn, được căng bằng bạt nhựa chống thấm nước hoặc bằng tôn mạ kẽm dạng máng, được phủ cả hai mặt.
